冠能GNDU2000系列20尺箱式絮凝加藥系統主要自動配置化學絮凝劑，用于輔助脫水泥漿離心機分離水基鉆井泥漿的細小顆粒，從而得到干凈的水用于工業用途。

眾所周知，常規的固控設備，如鉆井液振動篩，除砂器，鉆井液除泥器以及泥漿離心機多能夠分離2-5微米的顆粒，對于再細小的顆粒，很難通過單純的機械方法進行分離。但是隨著鉆井的不斷進行，超細顆粒越積越多，在泥漿凈化處理系統中，終對鉆井造成很大的影響。鉆井承包商不得不不斷稀釋鉆井液來達到鉆井使用的目的。這就造成了更多水資源的浪費，并產生了更多的鉆井廢棄物。

絮凝加藥系統

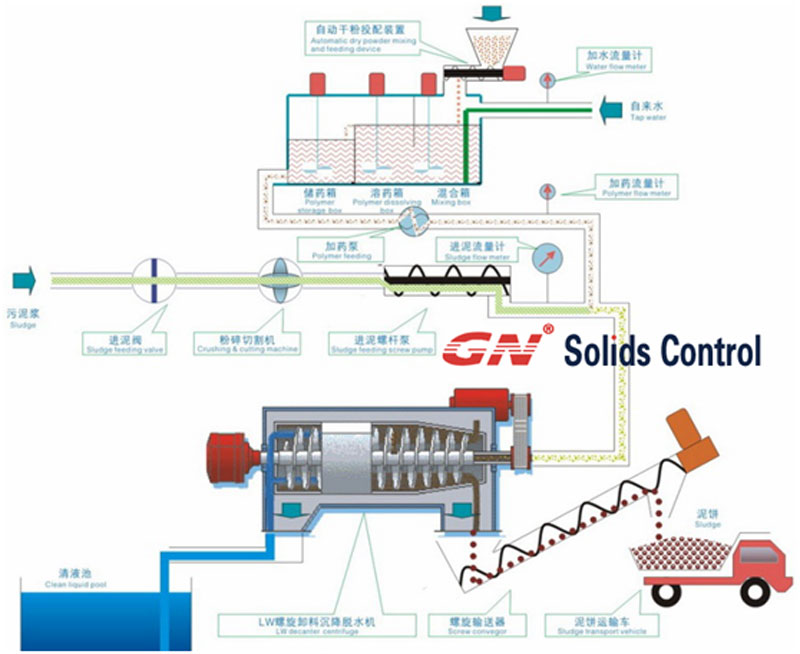

通過使用GNDU2000系列20尺箱式絮凝加藥系統配合冠能高速變頻離心機，可以分離水基鉆井泥漿中的超細顆粒，滿足循環使用水的要求。

對于泥漿不落地循環系統，冠能絮凝脫水系統尤其重要，它可以幫助鉆井公司保持泥漿干凈，并且能夠減少鉆井廢棄物。從而降低整體的運營成本。對于重泥漿， 先通過機械離心機分離，回收重金石，然后進入到加藥絮凝離心機分離系統。

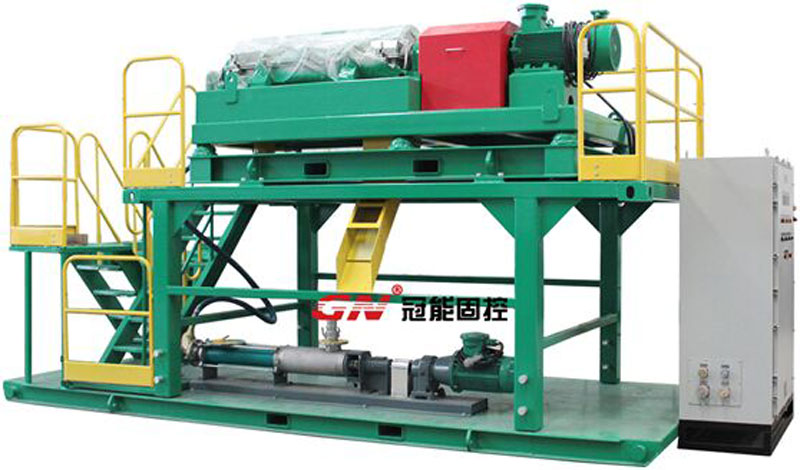

冠能GNDU2000系列20尺箱式絮凝加藥系統放入一個經過裝修的20尺集裝箱房間內，便于操作和運輸。通過此系統配合冠能脫水離心機，和升降支架及供漿泵，可以達到客戶的整體解決方案要求。

一、泥漿回收系統簡介

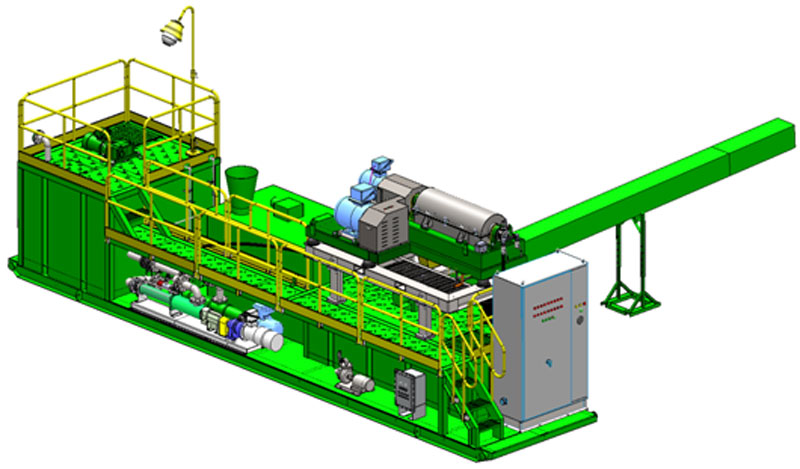

冠能固控撬裝泥漿回收系統是冠能公司根據用戶需求，按照客戶對處理后泥漿的具體要求進行設計、制造的適應鉆機作業用的泥漿循環系統。本系統利用絮凝加藥系統來提升離心機的處理能力，本系統由GNG30A-075/GNG30A-075D螺桿泵對泥漿提供動力 ，用戶可以選擇絮凝系統不同的加藥位置與加藥種類，使泥漿有不同的絮凝效果，以此使泥漿離心機達到預期滿意的處理效果，處理后的顆粒物由螺旋輸送器排除系統外。

泥漿回收系統 二、泥漿回收系統基本性能

• 1、本系統有兩個倉：一個是攪拌倉，一個是泥漿處理后的儲存?zhèn)}；整個系統經過離心機處理可以除去2μm以上的大部分固相顆粒。
• 2、攪拌倉中配備有加熱棒，客戶也可以根據使用需要更換不同型號及功率的加熱棒。
• 3、設計泥漿處理量：5 m3/h，額定泥漿處理量：5m3/h，適應環境：-15°～50°。
• 4、適應泥漿黏度：≤45 S 。
• 5、適應氣候條件：雨、雪、霧天氣。
• 6、在額定功率情況下能夠連續工作。
• 7、工作高度范圍：在海拔≤2500 m能正常工作，在海拔≥2500 m時可降效工作。
• 8、系統所有設備為成熟技術新產品，技術性能滿足SY/T5612-2007《石油鉆井液固相控制設備設計規范》之相關要求。
• 9、整機設計合理，結構緊湊，組合靈活，技術先進，操作維修方便，性能安全可靠。
• 10、系統易于調遣、轉移和運輸，能滿足國內、國外公路運輸規定。

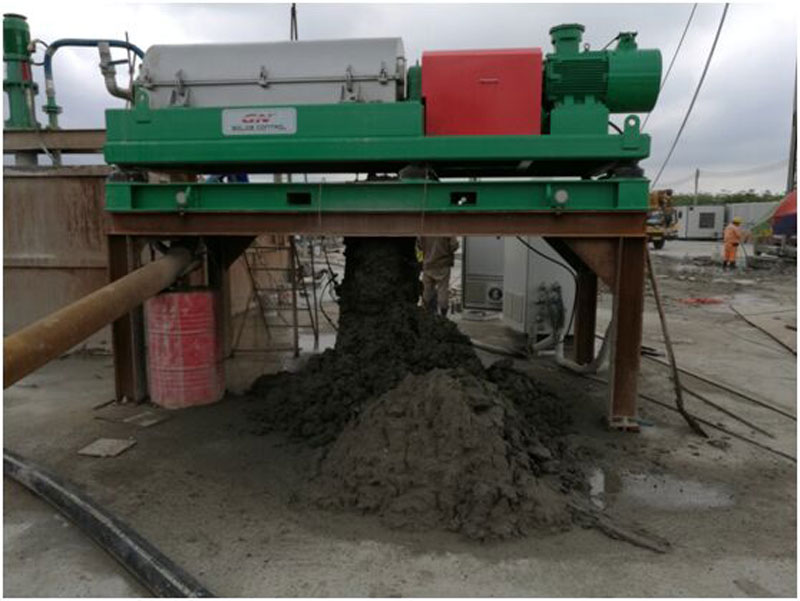

冠能固控GNLW系列泥漿離心機又稱臥式螺旋卸料沉降離心機、泥漿離心機，是針對鉆井泥漿的特點，所研發設計的泥漿回收系統固液分離專用固控設備，適用于油氣鉆井泥漿、污泥脫水 、粒度分級、食物蛋白、淀粉、 高嶺土 、 天然氣脫硫污泥、廢油凈化等行業。在去除細小固體，降低固液混合物中的固體含量，控制鉆井泥漿的密度、粘度，保證鉆井液的性能以及對快速鉆井均有重要作用。

泥漿離心機

堵塞原因一: 離心機工作過程中，因供漿泵流量偏大，或吸入泥漿密度突然增大，引起輔電機跳閘，造成離心機堵塞。

堵塞原因二: 離心機停機時，沒有認真按照操作規程進行，沒有沖洗，或沖洗不干凈，造成離心機堵塞。

如果先啟動輔電機，如果差速器、轉鼓跟著輔電機轉動，且越來越快，說明轉鼓和螺旋推料器之間的物料沖洗不徹底甚至堵塞，不可啟動主電機，以此方法使離心機克服堵塞；應清理轉鼓和螺旋推料器之間的物料。

具體方法是:拆去護罩，用管鉗卡住輔電機的聯軸器，向正反兩個方向用力，不可用蠻力以防將差速器搞壞。也可以從進漿管注入清水，進行12小時浸泡，有助于轉動電機的聯軸器。

打開收集箱進行的清理工作：

每隔三天，應該打開收集箱進行檢查清理，主機出渣口上的耐磨套、刮刀、端面刮刀，均易碎，清理時，要特別小心。

河北冠能石油機械制造有限公司，簡稱“冠能固控”，公司2007年成立，多年來一直專注于固控設備與鉆井廢漿處理設備及系統的研發和制造，得到國內、國際眾多客戶的一致認可，已在國際知名石油公司貝克休斯、伊朗國家鉆井公司NIDC和埃及國家鉆井公司EDC等入網，成為其長期固控設備供應商。

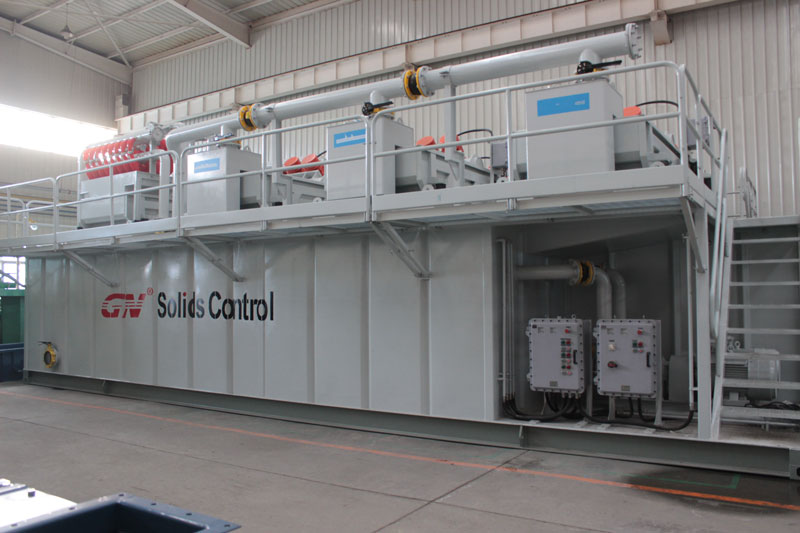

冠能固控主要生產經營： 泥漿回收系統、鉆井液振動篩、泥漿清潔器、除砂器、鉆井液除泥器、真空除氣器、泥漿離心機、剪切泵、砂泵、液下渣漿泵、螺桿泵、液氣分離器、電子點火裝置、泥漿攪拌器、射流混漿裝置、泥漿槍、泥漿罐、固控設備配件等。

現在就冠能固控系列泵產品的相關參數、區別和應用范圍整理如下表格：   砂泵 剪切泵 液下渣漿泵 螺桿泵 用途 除砂器和除泥器供漿混漿泵補給泵給高壓泥漿泵供漿 配置鉆井液時剪切高分子聚合物泥漿材料，如膨潤土 離心機供漿泵，HDD系統供漿給振動篩，偶爾也可給除砂除泥器供漿 離心機供漿泵甩干機沖洗泵 吸漿方式 葉輪轉動形成負壓吸漿 葉輪轉動形成負壓吸漿 葉輪轉動形成負壓吸漿 轉子轉動排氣形成負壓吸漿 葉輪材質 球墨鑄鐵 高耐磨性鑄鐵 鑄鐵 定子：人造橡膠轉子：防腐蝕金屬，陶瓷 葉輪設計 開式葉輪 葉輪主要由五部分組成：軸流渦輪、儲液艙、泵輪、增壓艙和剪切板。 半開式 無葉輪，靠轉子在定子當中做線性轉動進行物料輸送 賣點 機械密封，硬質合金材料，壽命長葉輪安裝簡便配件與Mission泵互換 N/A 過流部件為耐磨高鉻鑄鐵。免維修型設計。 國際品牌：耐馳品牌泵體材質SS316或SS304不銹鋼可選配德國Nord減速機。 注意事項 開機前使料漿充滿泵腔，嚴禁空轉 開機前使料漿充滿泵腔，嚴禁空轉 N/A 開機前使料漿充滿泵腔，嚴禁空轉 固控系統

一、離心機GNLW553的結構組成、工作原理及設備參數：

• 1、泥漿離心機主要由主機，動力傳動系統及變頻柜組成。
• 2、主機主要由轉鼓，螺旋推料器，差速器組成。
• 主機工作原理：轉鼓的轉速及轉向，差速器輸入軸的轉速及轉向，共同決定了螺旋推料器的轉速和轉向。該離心機螺旋推料器的轉速是比轉鼓轉速小23~45RPM的轉速,且其轉動方向與轉鼓相同，以此實現對泥漿分離輸送功能。

泥漿離心機 二、安全使用規程：

設備運輸準備工作：

必須安裝托架和張緊帶，托架固定螺絲必須上緊，緊固扭矩依長度200mm的六方扳手端，用8KG的力。這項工作很重要，作不到位，會因路途顛簸，損壞主機軸承內圈工作面。維修起來費時費力。

三、安裝與調試

設備安裝支架穩定可靠，安裝基面必須水平，電機、配電柜各自可靠接地。

四、使用操作

• 準備工作：
• 1.打開收集箱，拆除轉鼓托架和張緊帶，保存好。
• 2.用手轉動轉鼓，確定有無卡阻現象，有無摩擦聲。
• 3.檢查皮帶是否適當張緊。
• 4.檢查配電柜內電器元件、電線是否連接可靠。
• 5.在設備停機較長時間后再使用，應對電機用500V兆歐表測量絕緣電阻，阻值大于0.5兆歐方能使用。
• 6.三相電源線是否接好，點動確定輔電機、主電機轉動方向與電機上的轉向標識一致。
• 7.電機在冷態情況下，一般連續啟動不應超過5次；電機在熱態停機后重新啟動時，不得連續超過3次。
